소구경의 Drill Head와 Jetting Pressure를 사용하여
다양한 토질을 공략함으로써 공사의 성공률을 높이고 정밀하게 그 진행방향을 조정함으로 지장물을 우회하며 적은양의
벤토나이트를 물과 섞어 그 농도를 조정함으로써 침하의 위험 또한 없어 유일하게
대부분 국가의 D.O.T(교통부)로부터 승인된 공법입니다.
이 공법은 배관 관로 공사 및 지하 매설물 공사 시 상부 구조물의 파괴 및 변형을 초래하지 않으며, 도로 개착에
따른 교통 혼잡
및 자원 낭비 등의 문제점을 보완키 위한 공법으로서 장소가 협소하고 특히 복잡한 도심의 공사에서도 사전에 파악한
지장물을
피하여 원하는 깊이와 각도만큼 지상에 바로 작업할 수 있는 장점이 있습니다. |
 |

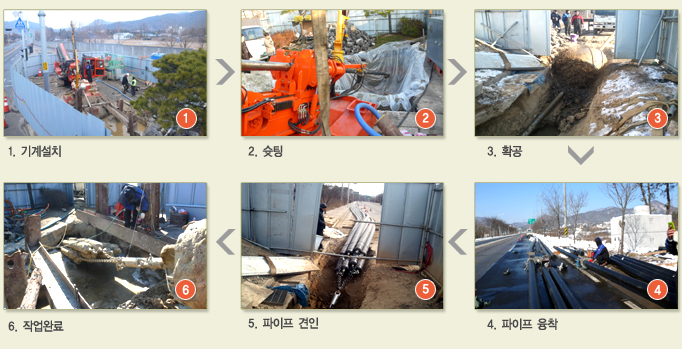

1) 지장물의 종류, 위치, 깊이 조사
2) 출발, 도착 지점에 Pit를 판다.(1.5m×1.5m)
3) Drill Unit를 설치한 후 F.P.U와 연결하며 접지판 설치
4) 수신기탐지원의 지시에 따라 원하는 깊이와 각도로 Drill Head를 진행, 해당 통과 지점을 기록
5) Drill Head 노즐에서 고압의 Bentonite액을 분사, 회전하여 약 127mm 구경의 Pilot
Hole을 만듭니다.
6) Drill Head가 도착지점에 도착하면 Reamer로 교환합니다.
7) Reamer로 Pilot Hole확공
8) Reamer에 의해 확장된 터널을 따라 Pipe를 pulling합니다.
9) 전공정 완료 |
 |
1) 다양한 토질을 공략할 수 있습니다.
2) Locator를 이용하여 정밀한 진행방향의 조정이 용이합니다.
3) 기존 관로의 파손위험이 적습니다.
4) 공사 기간이 단축됩니다.
5) 강관 압입보다 공사비가 절감됩니다.
6) 암반(경암), 호박돌층도 작업 가능합니다. |
 |
| 1) 공사비가 증액 될 수 있습니다. |
|
|
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
