공법안내> 오거유압식 압입 |
 |
100~500톤 용량의 유압잭에 오거 스크류를 부착한 강관 압입용
수평 굴착기를 이용하여 강관의 추진과 동시에 토사를 자동
배출하며 압입하는 공법입니다.
기존의 유압식 압입공법(인력굴착)의 문제점과 단점을 보완하여 개발한 강관 압입용 수평굴착기는 특허등록을 마친
장비로서
다년간 쌓아온 본사만의 기술력을 바탕으로 작업 시 더욱 안전하고 정확하게, 또한 좀 더 빠르게 관을 추진할
수 있는
압입공법입니다.
|
 |

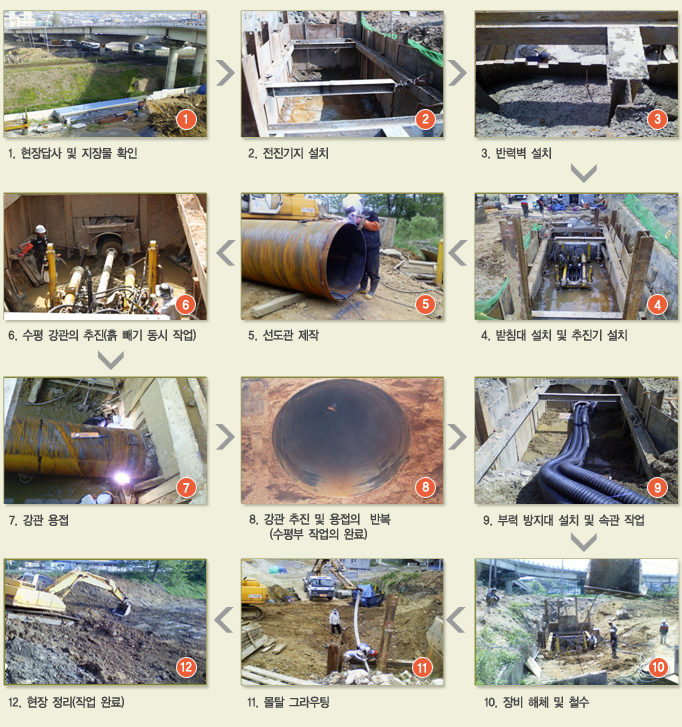

1) 지장물 확인
2) 가시설 흙막이 설치공
3) 반력벽 설치 및 바닥 버림 콘크리트 타설
4) 가이드 레일 설치공 (H-Beam 300×300×11)
5) 강관 추진공 (100~500톤 추진력의 유압잭 사용-1000톤 추진력 필요시 500톤×2조)
6) 대형 관내 인력 굴착공 (갱부3인1조, 1인 1시간 작업 후 교대, 1일2조 작업, 1일4m내외 추진)
7) 스크류 공버으로 토사를 자동 배출함 (1500m/m이하)
8) 강관 맞댐 용접
9) 강관 압입 완료 후 속관 부설
10) 몰탈(1:3)그라우팅
11) 전 공정 완료 |
 |
1) 선단부 선굴착(붕괴 위험이 없는 30Cm정도)으로 지장물을
확인하며 시공할 수 있습니다.
2) 작업 장소가 협소한 도심지역에 효과적입니다.
3) 철길, 도로 등 차량 진입을 막지 못하는 곳에 아주 적합합니다.
4) 유압 스크류 공법으로 추진관내 토사를 자동으로 배출합니다.
5) 굴착 추진 속도가 빠릅니다. (1일 20M이상 추진가능 - D=800,일반토사일 경우)
6) 관 추진시 관의 수평, 하향, 상향등의 조절이 가능합니다.
7) 인력 굴착이 아닌 기계 자동 굴착으로 시공시 안전성이 높습니다.
8) 소구경의 강관 압입도 가능합니다. |
 |
| 1) 도심지에서 지장물을 피해 가시설 작업이 용이하지 않습니다. |
|
|
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
